承插型盘扣式钢管支架构件连接盘抗拉试验

  • 发布时间:2019-09-19 11:08:30
  • 网责任编辑:济南铂鉴测试技术有限公司
  • 人气:226

济南铂鉴专业扣件试验机厂家为您介绍关于承插型盘扣式钢管支架构件连接盘抗拉试验步骤及具体的试验图片。承插型盘扣式钢管支架构件连接盘抗拉试验执行国家标准JG/T503-2016《承插型盘扣式钢管支架构件》。

构件强度指标:

连接盘抗拉强度

(Z型或B型)

当P=25时,各部位不应破坏

试验方法:

连接盘抗拉试验

如图10所示,对Z型或B型立杆上的连接盘进行抗拉试验,相应第1次加载由0kN加至7.5kN后卸载,第2次加载由0kN加至25kN,持荷2min,试件各部件不应破坏。

连接盘抗拉试验

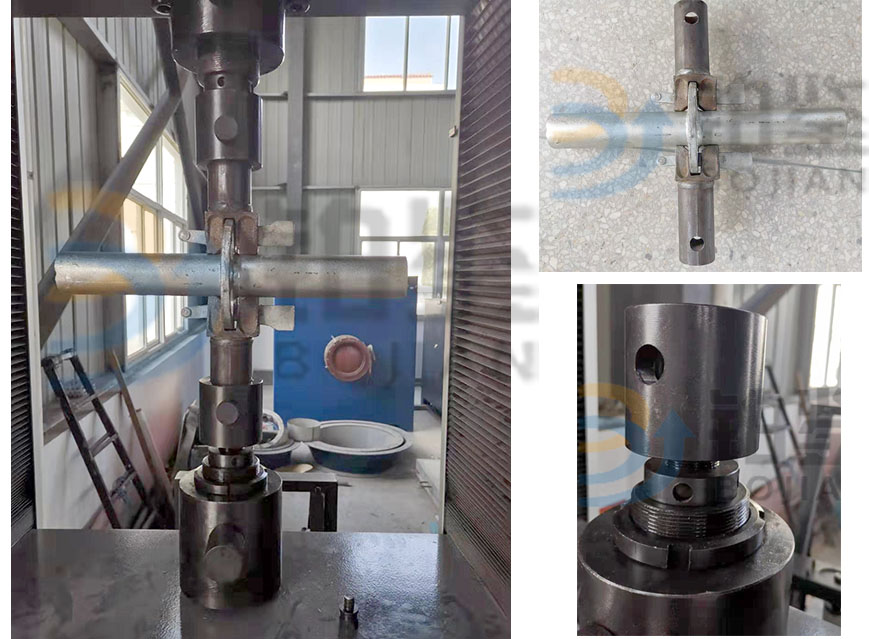

连接盘抗拉试验现场调试图片:

连接盘抗拉试验现场调试图

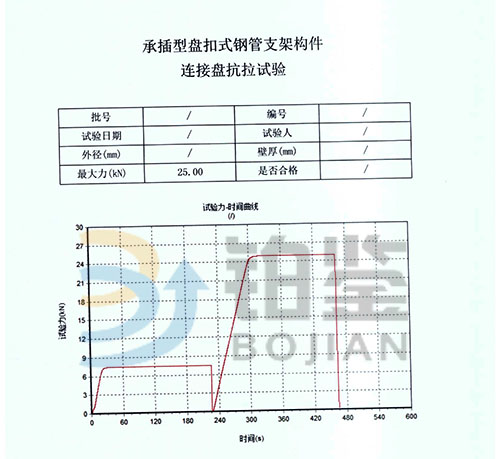

试验结果数据分析图:

连接盘抗拉试验曲线图
