连接盘双侧抗剪强度试验

  • 发布时间:2019-09-27 11:12:04
  • 网责任编辑:济南铂鉴测试技术有限公司
  • 人气:2998

铂鉴生产的扣件试验机专业检测连接盘双侧抗剪强度试验,试验要求严格执行国家标准JGT503-2016承插型盘扣式钢管支架构件。铂鉴为您提供了详细的试验要求及现场安装操作图片,让您对这个试验更加了解。

构件强度指标:

连接盘双侧抗剪强度

重型(Z型)

当P=21时,各部位不应破坏

标准型(B型)

当P=14时,各部位不应破坏

连接盘双侧抗剪强度试验:

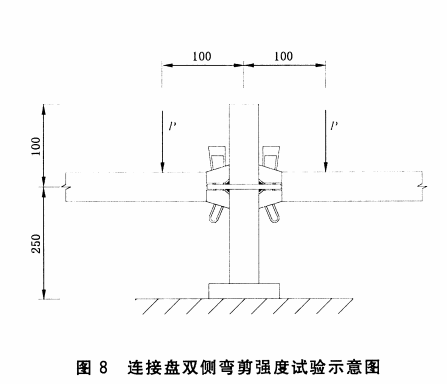

如图8所示,对Z型产品连接盘部位双侧加载,第1次加载由0kN加至6kN后卸载;第2次加载由0kN加至21kN,持荷2min,试件各部件不应破坏。对B型产品连接盘部位双侧加载,第1次加载由0kN加至4kN后卸载;第2次加载由0kN加至14kN,持荷2min,试件各部件不应破坏。

连接盘双侧弯剪切强度试验

现场安装试验图:

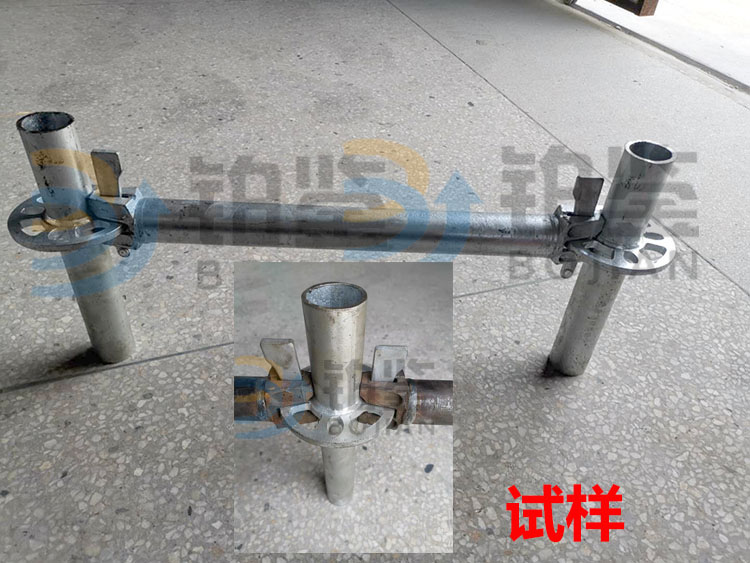

连接盘抗剪试验试样

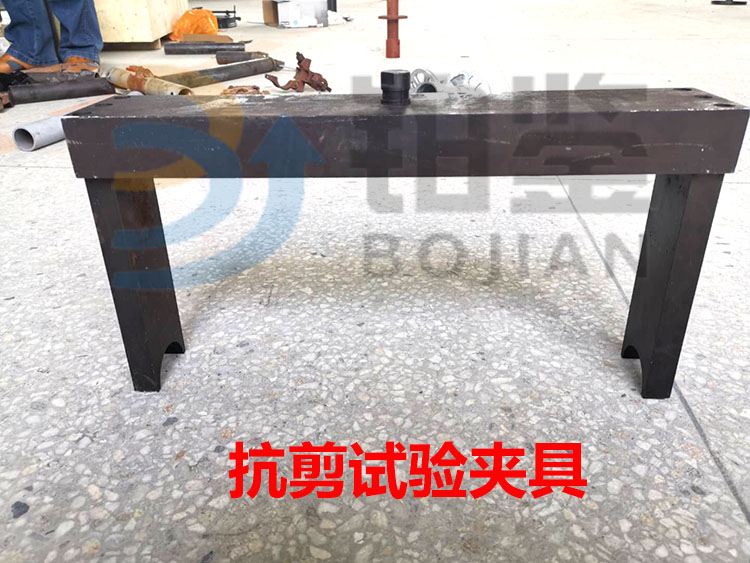

连接盘抗剪试验夹具

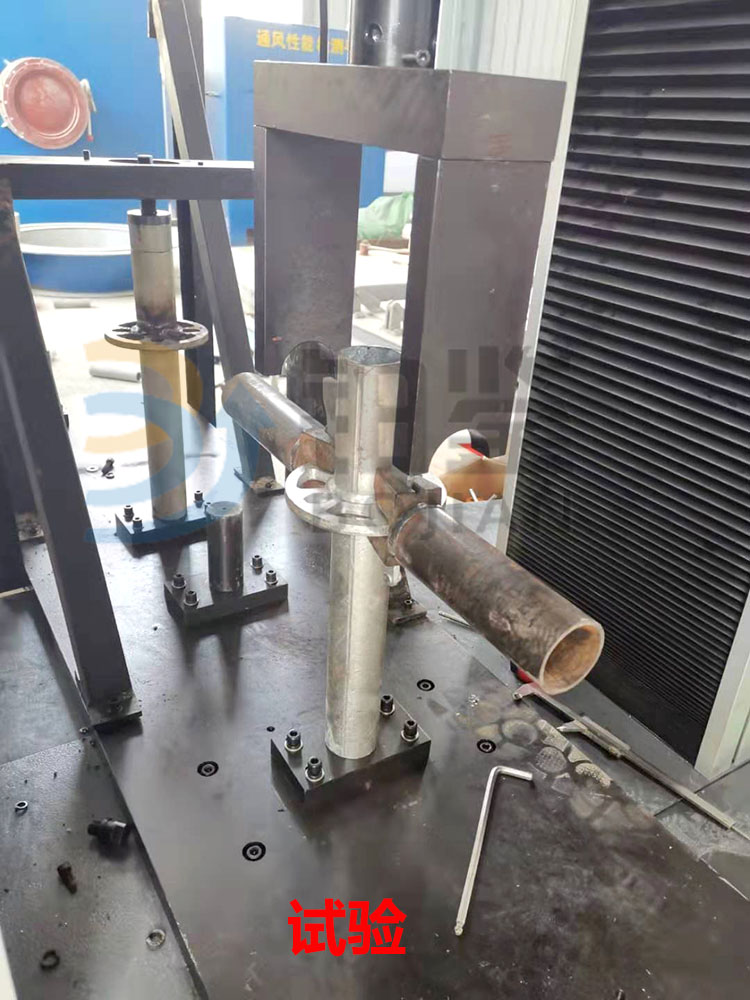

连接盘抗剪试验

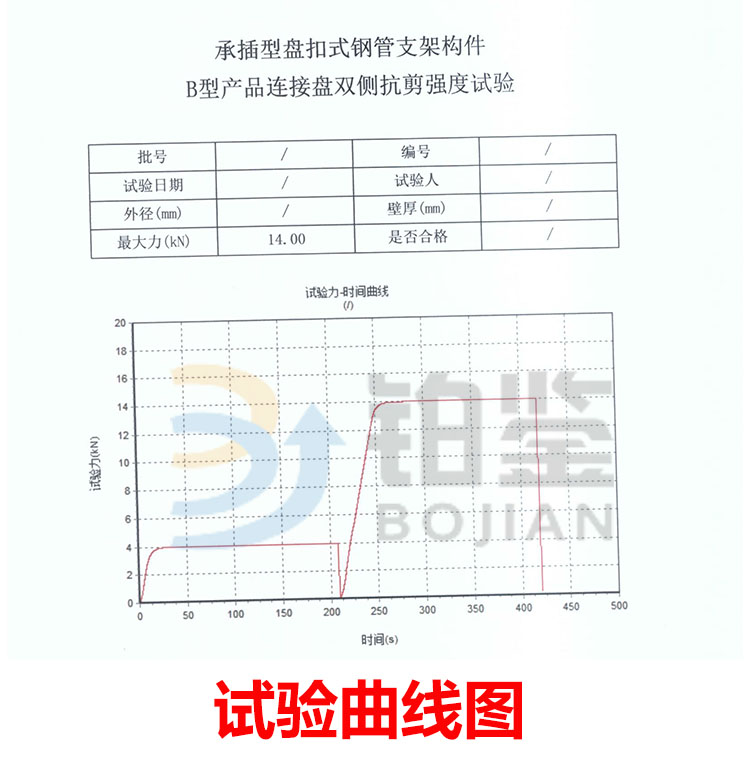

连接盘抗剪试验曲线图
