控制系统说明

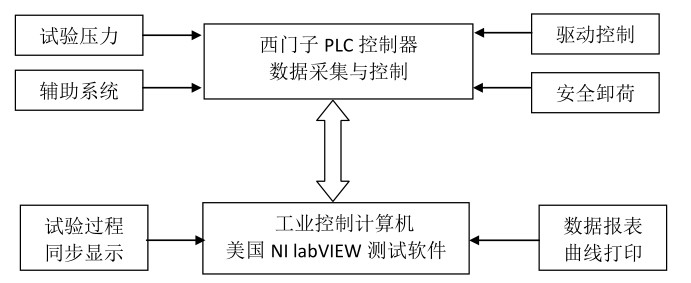

采用基于以太网络高效高实时性的DCS分布式控制系统，下位机采用西门子PLC，上位机硬件平台采用研祥特种工控机，软件平台采用美国NI 公司专业测控软件LabVIEW作为其开发平台。其信号控制系统如下图所示：

下位机PLC负责完成所有试验传感器信号的采集、试压流程的切换、测试压力的采集、异常判断等功能。上位机LabVIEW软件通过以RS485通讯向下位机输入试验标准、试验工艺及试验参数等指令，同时也可向下位机获取试验压力和试验流程状态、异常情况等参数，并可实时显示和保存试验数据。

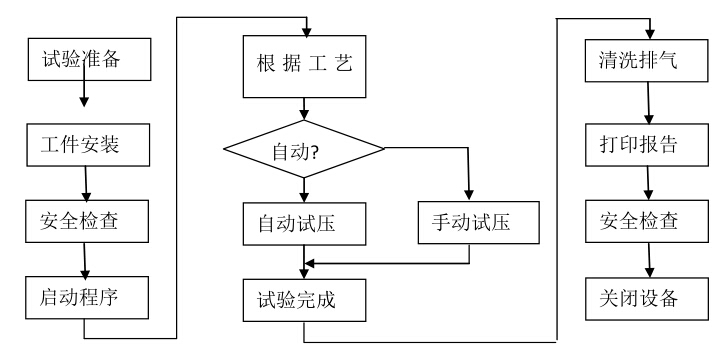

软件控制流程

控制自动试验流程中采用LabVIEW软件做其开发平台，LabVIEW是一种程序开发环境，由美国国家仪器（NI）公司研制开发，与Visual Basic，Visual C++、Delphi、组态软件等工控软件开发环境相比有独特的优势，可以快速灵活地搭建功能完善的高可靠性控制软件。

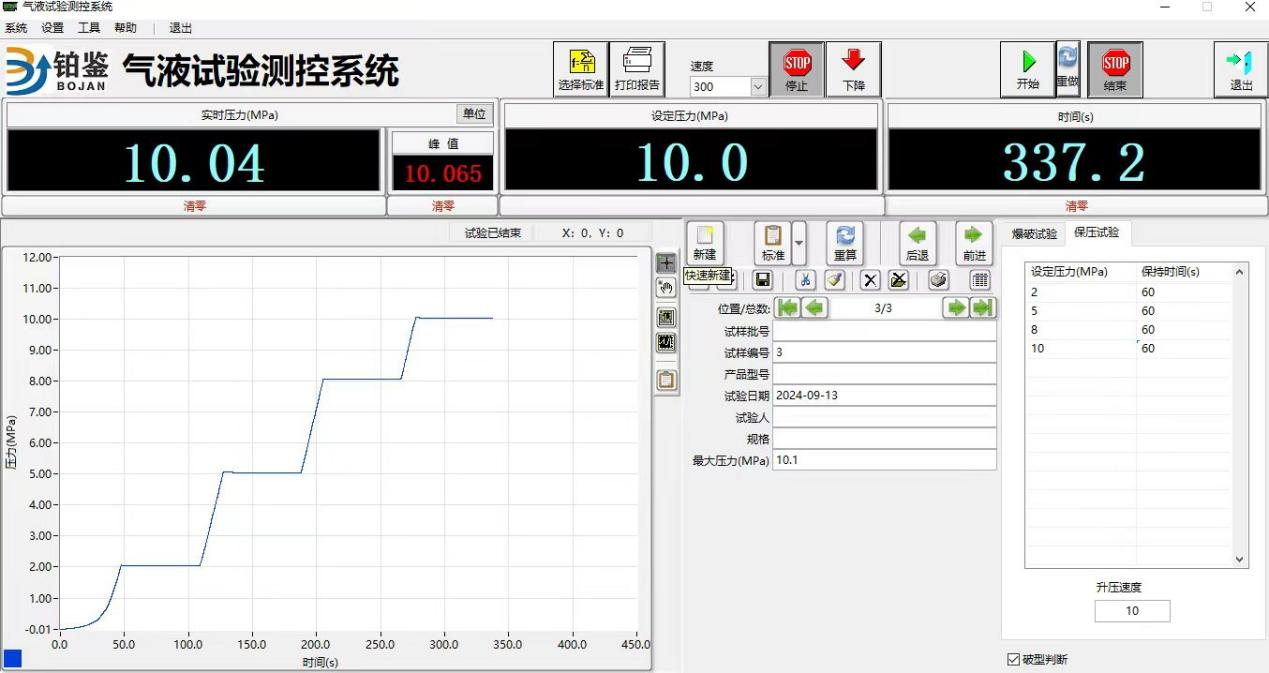

系统测控软件具有以下功能特点：
1.根据试验要求，可进行远程labVIEW软件控制。
2.试验过程中所有测试压力满足试验0.5%FS精度，而系统自动根据压力等级而3.选择相应的传感器进行检测和测量，整个试验过程可采用梯度升压，用户可根据工艺要求对压力进行压力级数划分升压。
4.软件系统具有安全参数设置功能，当系统压力超过设定警戒压力时，系统将自动停机，保护安全。系统软件整体采集精度：0.5%FS；软件控制响应速度：小于1.5ms；直流电源对传感器信号影响纹波系数：小于50mV。
