在汽车、摩托车及挂车的气压制动系统中，橡胶软管总成是传递制动气压、保障制动指令精准传输的核心零部件。车辆行驶过程中，制动软管长期处于反复弯折、震动、气压交变的复杂工况，长期疲劳损耗极易引发软管开裂、漏气、失效等故障，直接威胁行车安全。气压制动橡胶软管总成屈挠疲劳试验机是针对这一工况研发的专用检测设备，严格契合国标检测要求，能够精准模拟软管实际服役环境，检测软管长期屈挠疲劳性能与使用寿命，是制动软管生产质检、第三方检测、车企零部件准入验证的核心精密设备。
一、设备研发依据与应用范围
该试验机严格遵循GB16897-2022《制动软管的结构、性能要求及试验方法》、GB/T 7128等国家行业标准，完全满足标准中5.3.5条款规定的屈挠疲劳试验检测要求，是制动软管行业合规性检测的标配设备。设备适配性极强，可广泛应用于各类机动车气压制动橡胶软管、软管总成及接头的疲劳寿命检测，覆盖乘用车、商用车、摩托车、挂车等多品类车型的制动管路检测场景，同时适用于橡胶制品生产企业、汽车零部件质检部门、第三方权威检测机构、科研院校的产品研发与型式试验工作。
相较于单一功能检测设备，该设备可模拟车辆行驶中制动软管的往复弯折、动态气压加载双重工况，通过百万次级别的循环屈挠试验，精准验证软管在长期交变负荷下的结构稳定性、密封可靠性及抗疲劳性能，筛选出易疲劳失效、质量不达标产品，从源头规避制动安全隐患。
二、设备核心结构与工作原理

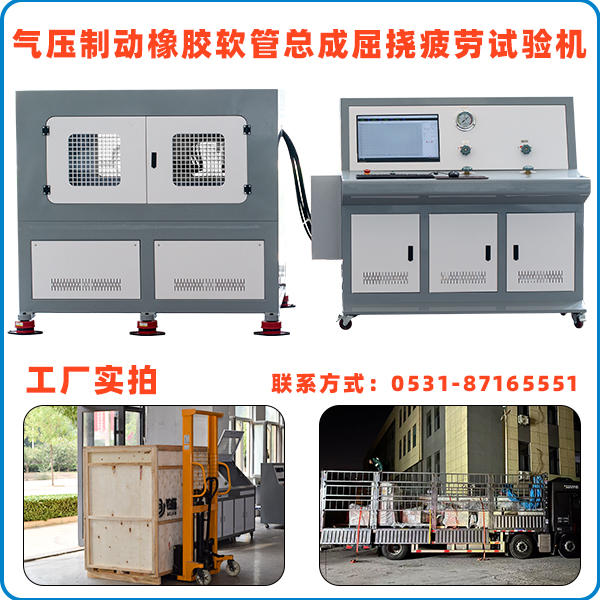

气压制动橡胶软管总成屈挠疲劳试验机采用模块化一体化设计，整体结构稳固、运行平稳、噪音低，主要由机械屈挠机构、气压加载系统、智能控制系统、数据采集与预警系统、减震防护机架五大核心模块组成，各模块协同完成全自动疲劳检测试验。
机械屈挠机构是设备的核心执行单元，采用动平衡精密设计，搭配可调式专用夹具，可适配100-600mm不同长度规格的软管试样，支持多工位同步试验，主流机型可搭载4-6组试样同时检测，大幅提升试验效率。设备可精准调控屈挠速度、弯折半径、往复行程，完全还原车辆颠簸、转向时制动软管的真实弯折状态，弯折参数精度高、稳定性强，杜绝试验误差。同时机架加装专用减震装置，有效抵消高速循环运动产生的震动，降低设备运行噪音，延长设备使用寿命。
气压加载系统采用气压增压与自动保压设计，工作压力范围0-2MPa，压力控制精度≤±1%FS，可稳定输出试验所需的额定气压负荷，模拟制动系统工作时的气压交变状态。试验过程中系统持续稳压，实时维持软管内部试验压力，精准还原软管带压屈挠的真实工况，避免压力波动影响试验结果，确保检测数据真实可靠。
智能控制系统采用PLC触摸屏全自动操控，操作界面简洁直观，支持试验次数、屈挠速度、试验压力、试验时长等参数自由设定。设备可实时采集、存储试验数据，动态显示压力曲线、循环次数、试验时长等核心数据，试验全程自动化运行，无需人工值守。
