  • 200Nm微机控制材料扭转试验机

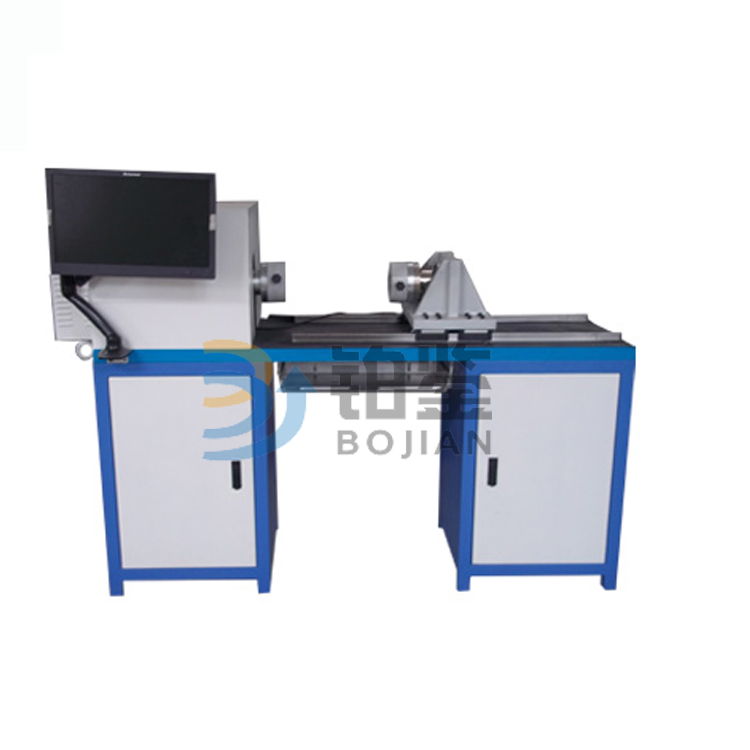

产品名称:200Nm微机控制材料扭转试验机

产品型号:BJNZ-W200Nm

产品量程:0~200Nm

200Nm微机控制材料扭转试验机立即咨询200Nm微机控制材料扭转试验机在线留言

<
>

产品简介

   200Nm微机控制材料扭转试验机主要测试室温下金属材料(200Nm以下力值)扭转力学性能试验,采用计算机控制操作,软件同步显示被测试试件的扭矩-时间、扭角-时间、扭矩-扭角、扭矩-转角等曲线。能打印和分析曲线数据报告。


执行标准

GB/T 10128-2007 金属材料 室温扭转试验方法

JJ/G 269-2006 扭转试验机检定规程

JB/T 9370-2015 扭转试验机 技术规范

GB/T 2611-2007 试验机 通用技术要求

JJ/G 762-2007 引伸计检定规程

JB/T 6147-2007 试验机包装、包装标志、储运技术要求


功能特点

1、主机采用卧式结构。左端扭矩盘连接传感器为固定端,右端加载为交流伺服电机通过减速机传动带动加力盘转动,通过对试样加载将扭矩传到扭矩盘端来进行试验,扭矩采集端可沿导轨移动,用于调整试验空间;

2、传动系统通过采用交流伺服电机和驱动器,保证试验过程的宽范围速度连续调节和均匀加载;

3、采用高精度扭矩传感器,可正反两方向测量扭矩;扭转角的输出是通过交流伺服电机导出,保证显示角度的真实有效。通过计算机数据采集处理系统,将传感器信号处理后在计算机屏幕上显示;

4、试验力测量控制系统由高精度双向对称性扭矩传感器、稳压电源、测量放大器、A/D转换等组成;实现计算机控制、数据处理、显示等功能。



技术参数

扭矩量程

0~200Nm

扭矩测量范围

2Nm-200Nm

扭矩最小读数值

0.01Nm

试验扭矩分辨率

1/±300000

扭矩示值相对误差

≤±1.0% (正转和反转两个方向)

扭矩重复性相对误差

≤1.0%(正转和反转两个方向)

转角测量范围

0-10000°

转角示值相对误差

≤±1% (正转和反转两个方向)

扭角(小角度测量)显示最小分辨率

0.0001°

转角最小读数值

0.01°

试验转速

0.05-720°/min(屈服前应在3°/min-30°/min;

屈服后不大于720°/min)无级调速

扭转速度示值相对误差

≤±1% (正转和反转两个方向)

扭转速度示值重复性误差

≤1.0%

加力盘、扭矩盘间距离

0~300mm(可议)

两夹头的同轴度

≤Φ0.3mm

试样夹持直径

标准试样(圆试样Φ10,标距50mm,100mm)

电源

AC 220V±10%,50Hz

试样夹持方式

按用户试样提供夹具一套

试验级别

1级

主机净尺寸(mm)

约1050*430*550mm

主机重量(kg)

约200
