  • 冲击试样缺口夏比投影仪

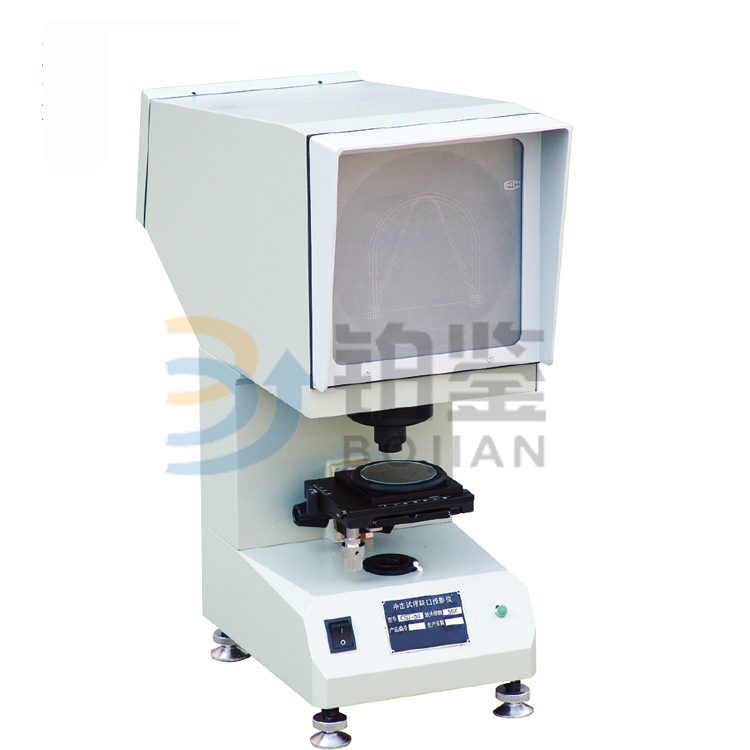

产品名称:冲击试样缺口夏比投影仪

产品型号:BJXT-50

产品量程: 50X

冲击试样缺口夏比投影仪立即咨询冲击试样缺口夏比投影仪在线留言

<
>

产品简介

   冲击试样缺口夏比投影仪是济南铂鉴测试技术有限公司根据目前国内广大用户的实际需求和GB/T229-2007《金属材料夏比摆锤冲击试验方法》中对冲击试样缺口的要求而设计、开发的一种专用于检查夏比V型和U型冲击试样缺口加工质量的专用光学仪器。

执行标准

GB/T 229-2007 金属材料夏比摆锤冲击试验方法

GB/T 18658-2018 摆锤式冲击试验机检验用夏比V型缺口标准试样


功能特点

   冲击试样缺口夏比投影仪是利用光学投影方法将被测的冲击试样V或U型缺口轮廓放大投射到投影屏上,与投影屏上冲击试样V和U型缺口标准样板图比对,以确定被检测的冲击试样缺口加工是否合格,其优点是操作简便,检查对比直观,效率高。

技术参数

投影屏直径

180mm

方工作台尺寸

110×125mm

方工作台直径

90mm

工作台玻璃直径

70mm

工作台行程

纵向:±10mm    横向:±10mm     升降:±12mm

工作台转动范围

0~360°

仪器放大倍率

50X

物镜放大倍率

2.5X

投影物镜放大倍率

20x

光源(卤钨灯)

12V/100W

电源

220V/50Hz

外形尺寸

515×224×603mm

重量

20kg
