  • 液压式螺栓拉力试验机

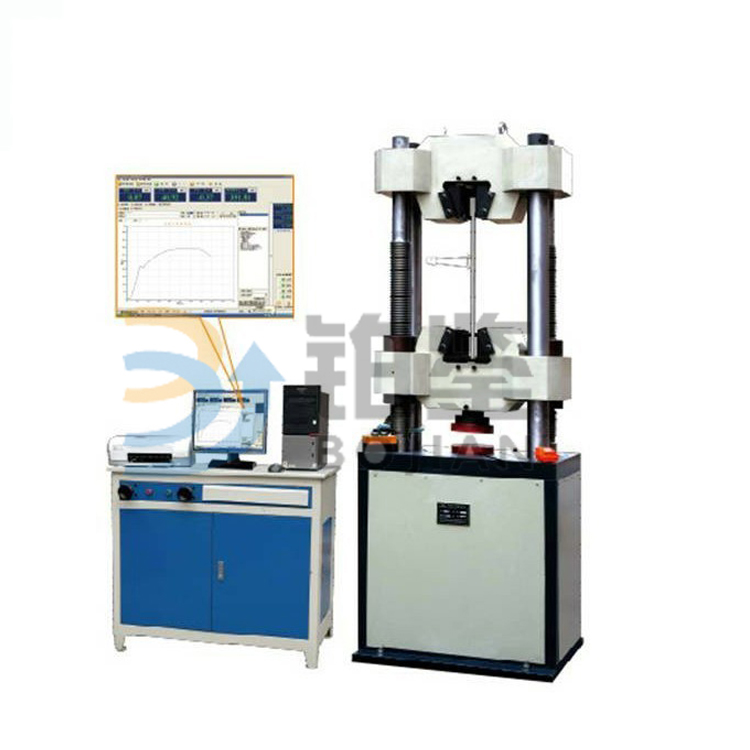

产品名称:液压式螺栓拉力试验机

产品型号:BJWE-W1000B

产品量程:0~1000KN

液压式螺栓拉力试验机立即咨询液压式螺栓拉力试验机在线留言

<
>

产品简介

   液压式螺栓拉力试验机利用液压加荷,计算机显示试验结果,主要适用于紧固件、螺钉、螺栓、螺柱、螺丝、螺母的拉力试验、保证载荷试验、楔负载拉力试验、断后伸长率的检测。采用立柱结构,利用液压加荷,电脑显示试验结果,操作方便,试验读数准确可靠,能做一般钢材和其它金属材料之拉伸、压缩、弯曲及剪切试验,亦可做一般材料、塑料、水泥及混凝土等压缩及弯曲试验。是工矿企业、科研单位、大专院校、工程质量监督站等部门理想的检测设备。






执行标准

GB/T 3098.1-2010 紧固件机械性能 螺栓、螺钉和螺柱

GB/T 3098.10-1993 紧固件机械性能有色金属制造的螺栓、螺钉、螺柱和螺母

GB/T 16938-2008 紧固件 螺栓、螺钉、螺柱和螺母 通用技术条件

GB/T 3159-2008 液压式万能试验机

功能特点

1、该试验机采用液压缸下置式,调整试验空间的动力及传动装置安装在试验机底部,传动平稳;上下钳口座为全开式结构,自动液压夹紧系统,装夹方便,稳定性好。

2、下横梁升降采用电机经减速器、链传动机构、丝杠副传动,实现拉伸、压缩空间的调整。

3、本机所有操作可通过电脑控制完成,操作方便保证安全。

4、本机有加荷速度显示功能,能实现试样要求的加荷速度,操纵部分及指示部分高度适当,便于试验者进行操作与观察。

5、该试验机采用微机控制全数字宽频电液数字阀,驱动精密液压缸,对试验力、位移、变形进行多种模式的自动控制。

技术参数

型号

BJWE-W300B

BJWE-W600B

BJWE-W1000B

最大试验力(KN

300

600

1000

结构形式

2立柱+2丝杠

试验机等级

1级或0.5

试验力测量范围

2%-100%FS选配0.4%-100%FS

变形测量准确度

在引伸计满量程的2%-100%范围内,优于示值的±1%

位移分辨率

0.01mm

活塞行程(mm

200

200

250

最大拉伸空间(mm

550

550

550

最大压缩空间(mm

500

500

500

圆试样夹持直径(mm

Φ6-Φ26

Φ13-Φ40

Φ13-Φ60

扁试样最大夹持厚度(mm

0-15

0-30

0-40

扁试样最大夹持宽度

80

80

120

试样夹持方式

内置式液压加紧

传动方式

链轮链条传动

主机外形尺寸mm(长**高)

900*650*2050

1100*850*2250

台式控制柜尺寸mm(长**高)

1100*700*930

整机重量(kg

2200

2500

3000

备注:拉伸空间、压缩空间可根据客户需要定做
