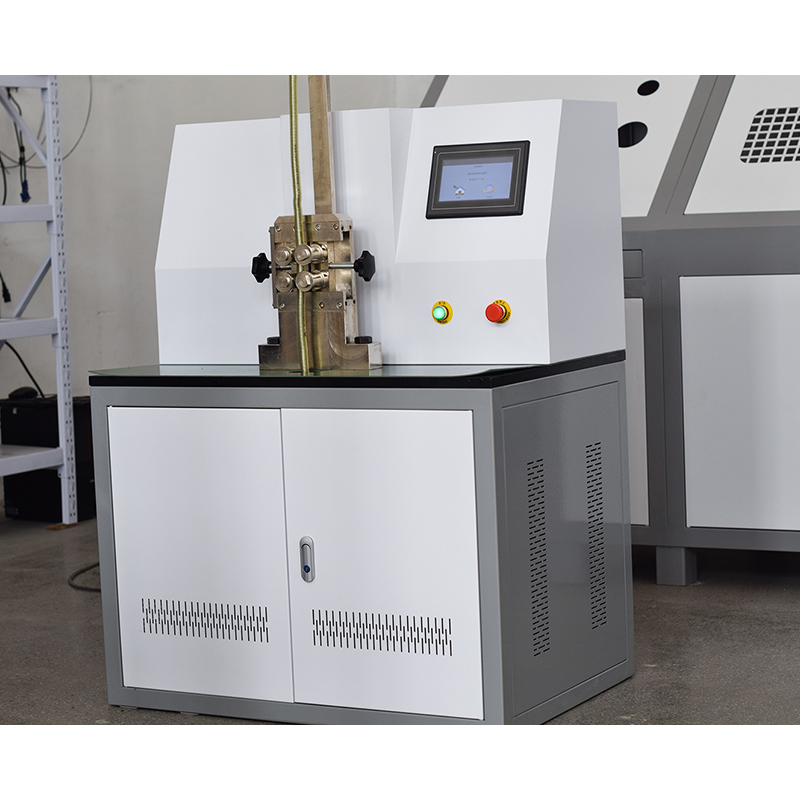

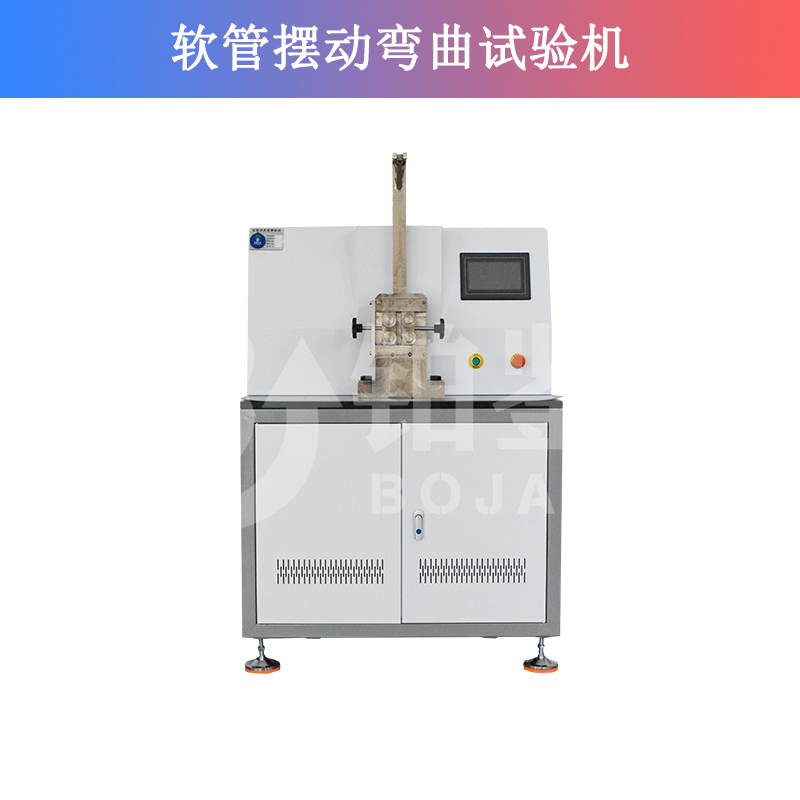

波纹管摆动弯曲试验机主要用于模拟燃气输送不锈钢软管等产品在实际使用中的长期弯曲运动，以测试其耐疲劳性和密封可靠性

CJT197-2010《燃气用具连接用不锈钢波纹软管》
7.9：软管扭曲性
GB/T 26002-2010《燃气输送用不锈钢波纹管及管件》
6.1.5：软管扭曲性

1.  主要结构
本机主要由传动部分、机架、工作台、工装调整装置和控制部分
组成。
2.电器控制部分：
试验机摆动角度：通过旋转编码器的电脉冲信号，由 PLC 进行 角度计算并不断累计显示。当试验机扭曲角度达到所设置角度，并扭 曲到一定次数（可设置）时，经逻辑电路控制，使电动机断电终止试
验。
设备使用电源：220V 50Hz

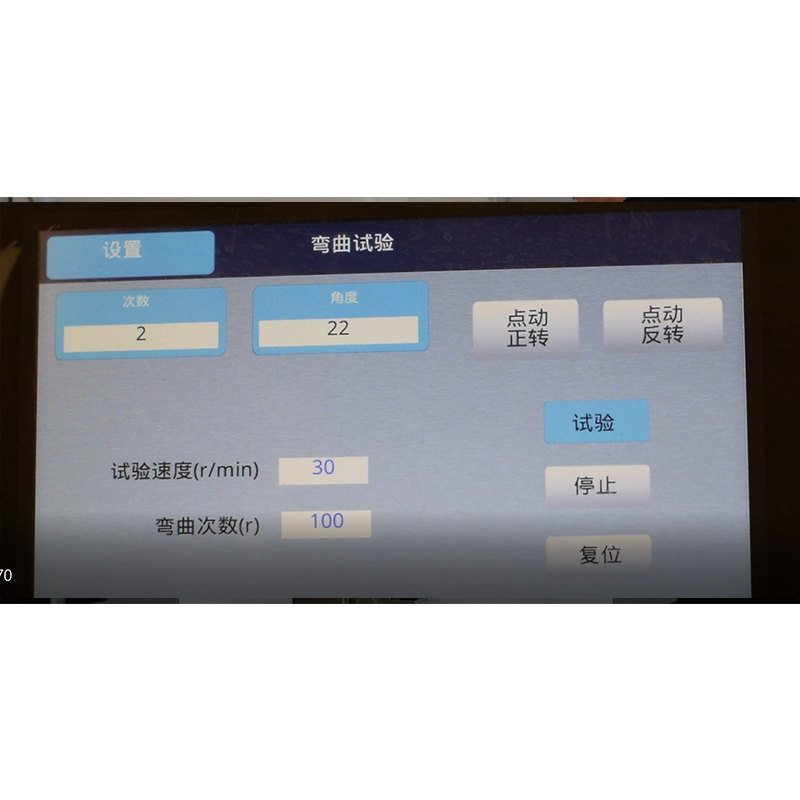

1.工作方式：             触摸屏控制，电机加载

2.显示方式：             液晶显示屏汉子菜单显示

3.管材直径范围：            DN10、DN15、DN20、DN25、DN32

4.试验速度：              5-30次/min

5.速度误差：             优于示值的±10%

6.最大管子长度：            1500mm

7.最小读数值：             0.1°

8.试验机级别：             1级

9.通气压力：              20Kpa

10.压力分辨率：            0.1Kpa

11.漏气报警

12.外观：               应符合GB/T2611要求

13.成套性：              符合标准要求

14.供电电源：             220V，50Hz

12.试验机尺寸：            约800mm*800mm*2500mm

13.重量约：              200Kg
