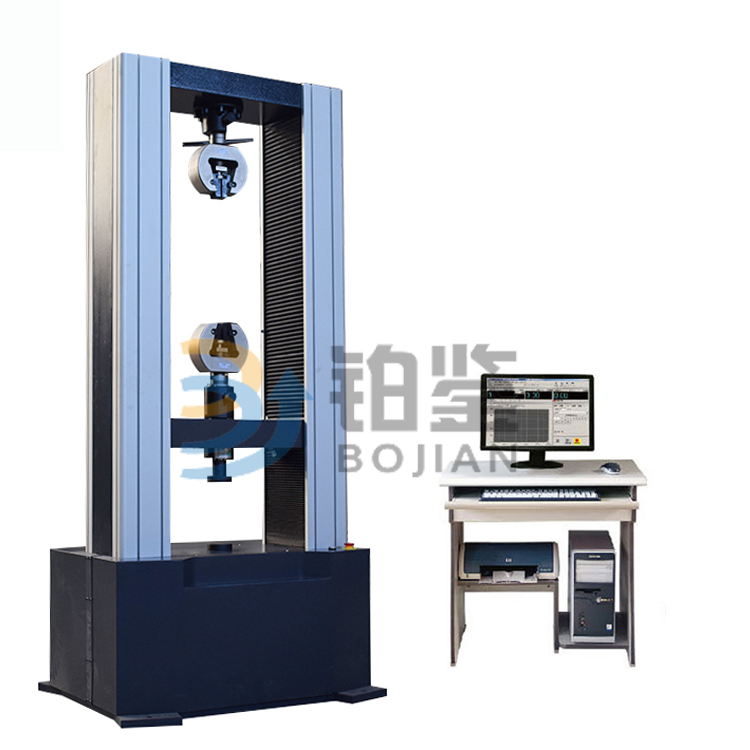

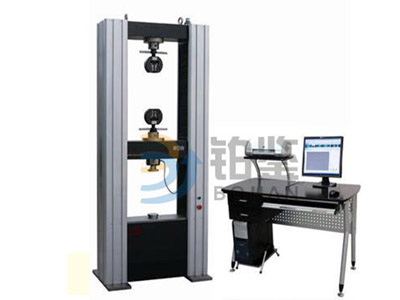

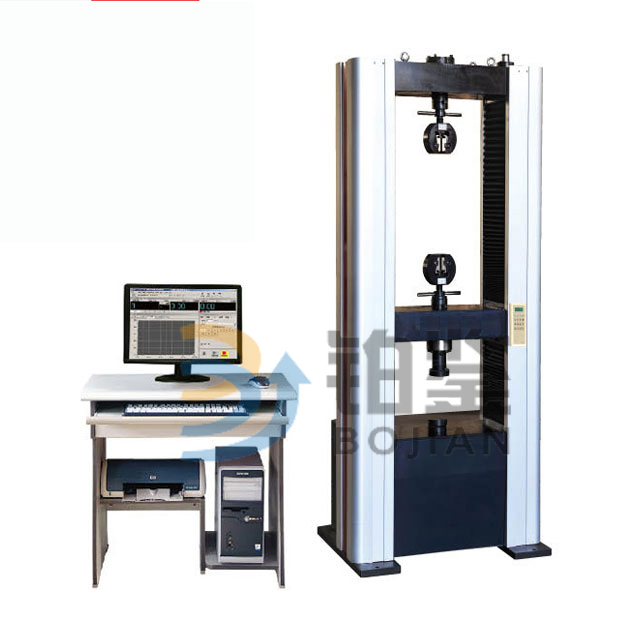

产品名称:300KN 落地式微机控制电子万能试验机

产品型号:BJDW-G300KN

产品量程:0~300KN

300KN 落地式微机控制电子万能试验机立即咨询300KN 落地式微机控制电子万能试验机在线留言

<
>

产品简介

   300KN 落地式微机控制电子万能试验机是专门针对高等院校、科研院所而设计的新一代微机控制电子万能试验机。计算机系统通过全数字控制器,经调速系统控制伺服电机转动,经减速系统减速后通过精密滚珠丝杠副带动移动横梁上升、下降,完成试样的拉伸、压缩、弯曲、剪切等多种力学性能试验,另外配置种类繁多的试验附具,在金属、非金属、复合材料及制品的力学性能试验方面,具有非常广阔的应用前景。该机广泛应用于建筑建材、航空航天、机械制造、电线电缆、橡胶塑料、纺织、家电等行业的材料检验分析,是科研院校、大专院校、工矿企业、技术监督、商检仲裁等部门的理想测试设备。

执行标准

GB/T 16491-2008 电子式万能试验机

JJ/G 475-2008 电子式万能试验机检定规程

GB/T 2611-2007 试验机 通用技术要求

JJ/F 1103-2003 万能试验机计算机数据采集系统评定

GB/T 12160-2002 单轴试验用引伸计的规定

JJ/F 1296.1-2011 静力单轴试验机型式评价大纲 第1部分:电子式万能试验机

JB/T 6146-2007 引伸计技术条件

JB/T 6147-2007 试验机包装、包装标志、储运技术要求

功能特点

1、主机为门式落地式框架,轴向刚度高。它主要由上横梁、移动横梁(中间部位)、台面及光杠组成框架式结构,滚珠丝杠固定在台面和上横梁之间。两滚珠丝杠之丝母及两光杠之导套固定在移动横梁上。

2、结构原理:采用圆弧同步带轮减速,德国霹西公司产滚球丝杠副传动,传动无间隙,使试验力和变形速度精密控制得到保证。电机通过三级同步带轮减速以后带动丝杠旋转,从而推动移动横梁在选定的速度下作直线运动以实现各种试验功能.

3、采用了双空间结构,上空间用于拉伸试验;下空间做压缩、弯曲试验。

4、传动平稳,响应快,噪声低。

5、具有自动调零、自动标定等功能;

6、保护功能:具有超载、超行程、过压、过流、过热等保护功能;

1)移动横梁限位保护机构:由限位杆、上下挡块、紧固螺钉、拔叉、限位开关等组成。为了防止移动横梁超过上、下极限位置造成机械事故或使移动横梁能停在设定位置,试验机设有一个移动横梁限位保护机构。当移动横梁上的拔叉碰到挡块时,便通过限位杆、触片碰压限位开关的触点,从而使试验机停车。

2)“紧急停车”:在您使用试验机过程中出现异常情况,不能以正常手段关机时,请立即按下“紧急停车”按钮,保护试验机不被意外损坏。

7、力通道接口可更换其它类型的力传感器,自动标定。变形通道接口亦可更换其它类型的变形传感器,自动标定。

技术参数

最大试验力

300kN

力值分辨力

1/300000

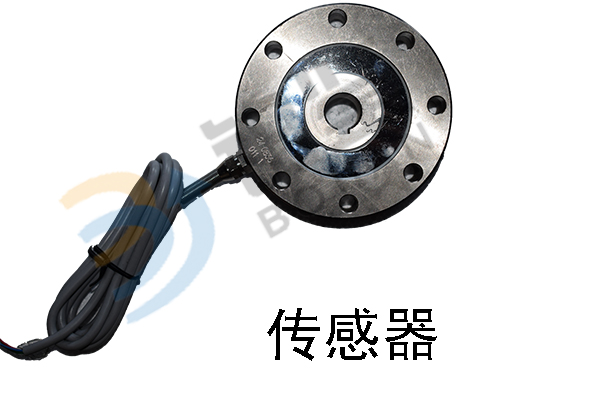

测力传感元件

美国世铨负荷传感器

试验力测量误差

£±0.5%

试验力测量范围

0.4~100%FS

试验力值显示

计算机屏幕显示直读数

引伸计规格

标距:50mm

量程

5mm

变形测量误差

£ ±0.5%FS

变形测量分辨率

1/300000。

变形测量范围

1~100%FS(连续全量程测量)

变形值显示

计算机屏幕显示直接读数

位移测量相对误差

£ ±0.5%FS

位移测量范围

0~999mm

位移测量分辨率

0.001mm

显示方式

位移值由计算机屏幕显示

等速率控制

0.1~100% FS/min

控制范围

2~100%FS

等速率控制精度

±1%设定值

等速率控制

0.01~100% FS/min

控制范围

2~100%FS

等速率控制精度

±1%设定值

等速率控制

0.01~200mm/min

等速率控制精度

±1%设定值

恒试验力、恒变形、恒位移速率控制精度

±1%设定值

移动横梁最大行程

1000mm

夹头夹持方式

楔形夹头

拉伸装置夹持范围(可根据用户要求)

板状0-20mm;棒状φ5-φ26mm

压缩装置

φ100mm

弯曲装置支撑辊径

φ30mm

跨度范围

80~430mm

引伸计标距及量程

50/5mm

电源

220V,50Hz,2.0kW
